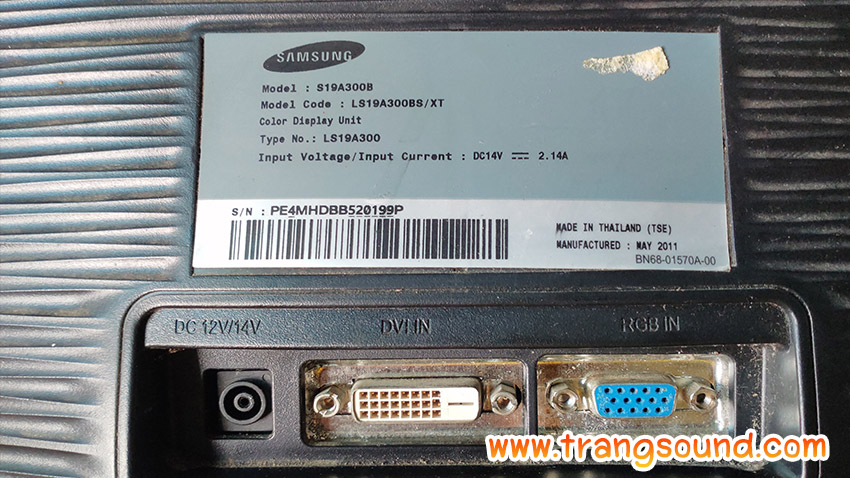

ซ่อมจอ Monitor Samsung รุ่น S19A300B อาการจอเสีย เปิดไม่ติด

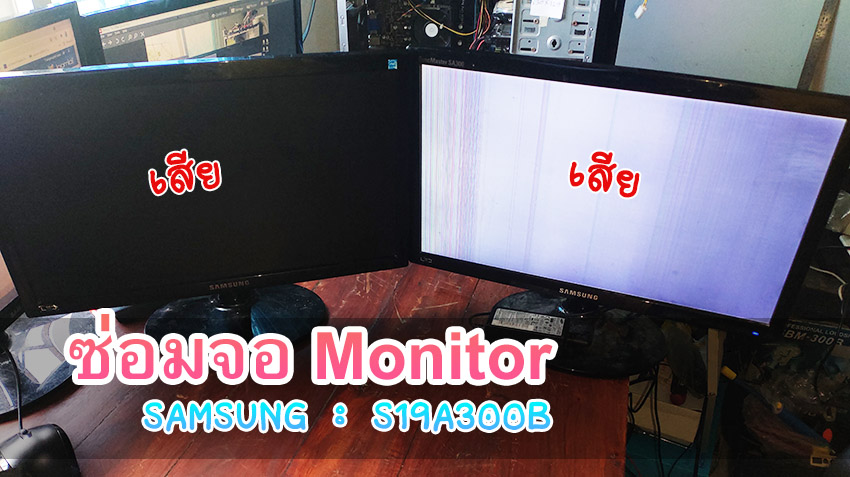

ซ่อมจอมอนิเตอร์ Samsung รุ่น S19A300B  จอ LED 18.5"  ที่นำมาซ่อมมีจำนวน 2 เครื่อง เครื่องแรกอาการเปิดไม่ติด(ไฟไม่เข้า) เครื่องที่ 2 อาการจอเสีย(จอสีขาวเป็นเส้น)

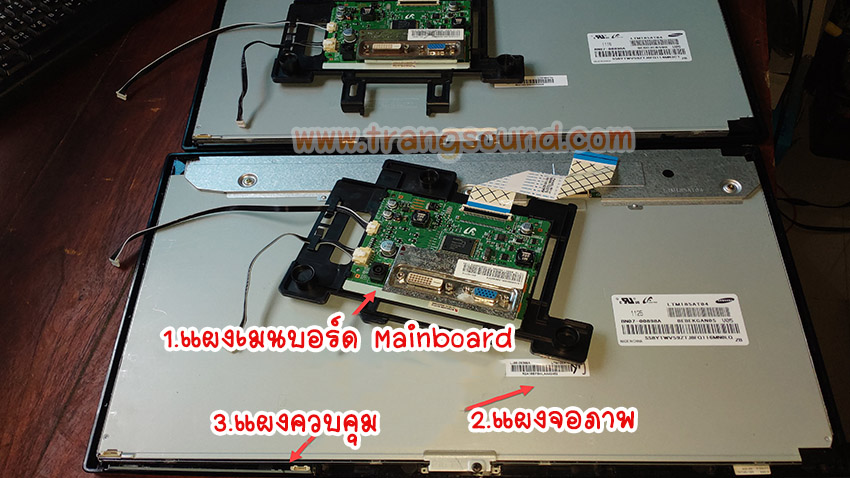

หลังจากนำทั้งสองจอมาทดสอบแล้วจึงได้เปิดฝาครอบจอหน้าออก ทั้งสองเครื่องออกเพื่อทำการตรวจซ่อม จะเห็นได้ว่าอุปกรณ์ภายในแบ่งออกเป็น 3 ชิ้นส่วนหลักๆ

คือ

1.แผงบอร์ด(Mainboard)

2.แผงจอภาพ(Panel LED) และ

3.แผงควบคุมการทำงาน ที่อยู่มุมขวาด้านล่างของจอใช้สำหรับปิดเปิด ปรับสี เลือกรับสัญญาณอินพุทและใช้สำหรับตั้งค่าต่างๆของจอมอนิเตอร์

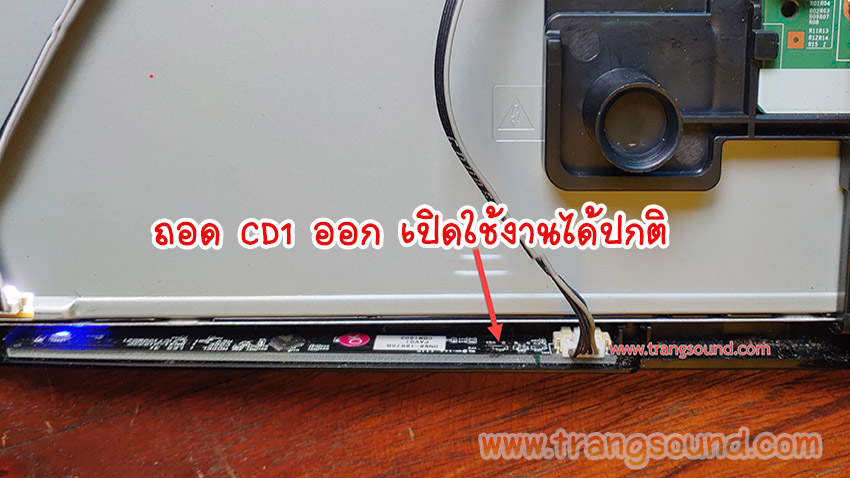

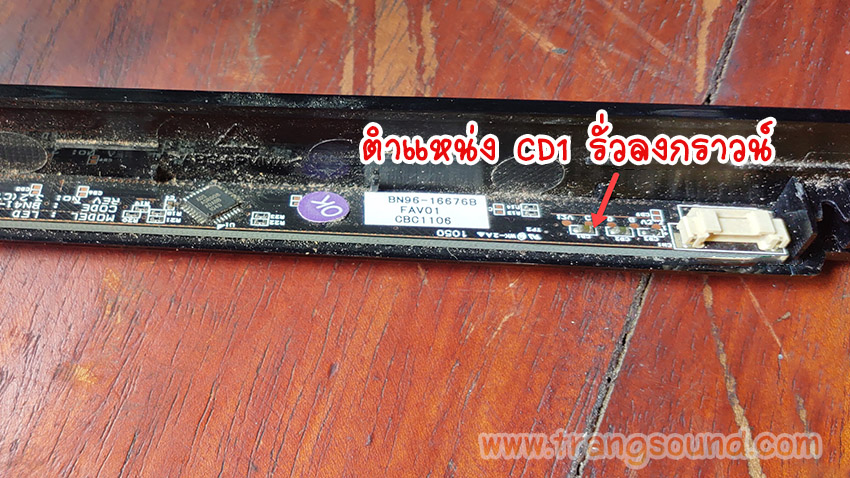

เนื่องจากจอทั้ง 2 เครื่องเป็นรุ่นเดียวกันจึงได้ทำการตรวจซ่อมโดยการและสลับอุปกรณ์ทั้ง 3 ชิ้นพบว่า จอเครื่องแรกที่อาการเปิดไม่ติด(ไฟไม่เข้า) จุดเสียคือ แผงควบคุมการทำงานที่ใช้เปิดปิดเครื่องเสีย ใช้มิเตอร์วัดไม่พบแรงดันไฟเลี้ยงให้กับวงจร จากนั้นตั้งค่าย่านโอห์มวัดคาปาซิเตอร์พบว่า CD1( SMD Capacitor)  รั่วลงกราวน์จึงได้ใช้หัวแร้งบัดกรีตัวคาปาซิเตอร์ CD1 ออกแล้วจ่ายไฟเข้าก็เปิดได้เครื่องได้แล้ว

ส่วนเครื่องที่ 2 พบว่าแผงจอภาพ(Panel LED) เสีย ส่วนชุดแผงเมนบอร์ของทั้ง 2 เครื่องทดลองสลับกันแล้วใช้ได้เป็นปกติทั้ง2แผง

สรุป

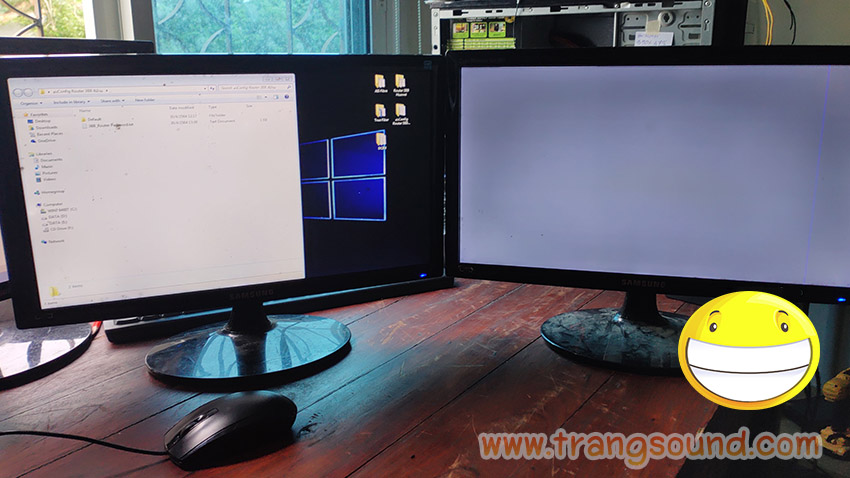

เครื่องที่ 1.อาการเปิดไม่ติด(ไฟไม่เข้า) จุดเสียคือ CD1 ที่อยู่บนแผงควบคุมการทำงาน(เปิด-ปิดจอ)(C รั่วลงกราวน์) ซ่อมได้โดยบัดกรีออก

เครื่องที่ 2. แผงจอภาพ (Panel LED) เสีย
