Amplifier Matrix MT-II มาดูกัน

ให้เรตสมาชิก: 3 / 5

ดาวใช้งานดาวใช้งานดาวใช้งานดาวไม่ได้ใช้งานดาวไม่ได้ใช้งาน

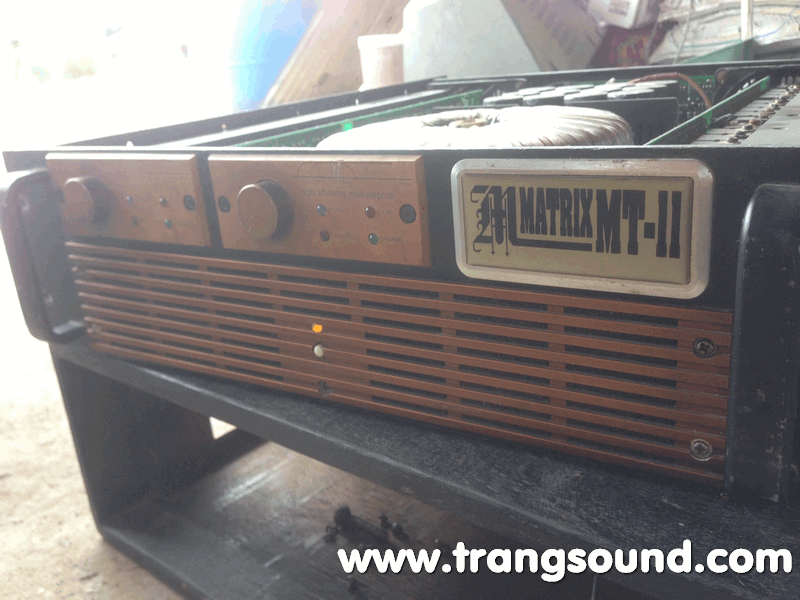

 Power Amplifier Matrix MT-IIไม่ค่อยจะได้เห็นกันบ่อยนัก สำหรับ Matrix MT-II แต่บอกได้คำเดียวว่า เต็มอิ่มครับ  Matrix เป็นแบรนด์จากประเทศอังกฤษ เมืองบริเตน (Britain) http://www.matrixamplification.com

 Power Amplifier Matrix MT-IIไม่ค่อยจะได้เห็นกันบ่อยนัก สำหรับ Matrix MT-II แต่บอกได้คำเดียวว่า เต็มอิ่มครับ  Matrix เป็นแบรนด์จากประเทศอังกฤษ เมืองบริเตน (Britain) http://www.matrixamplification.com

power amplifier matrix mtII

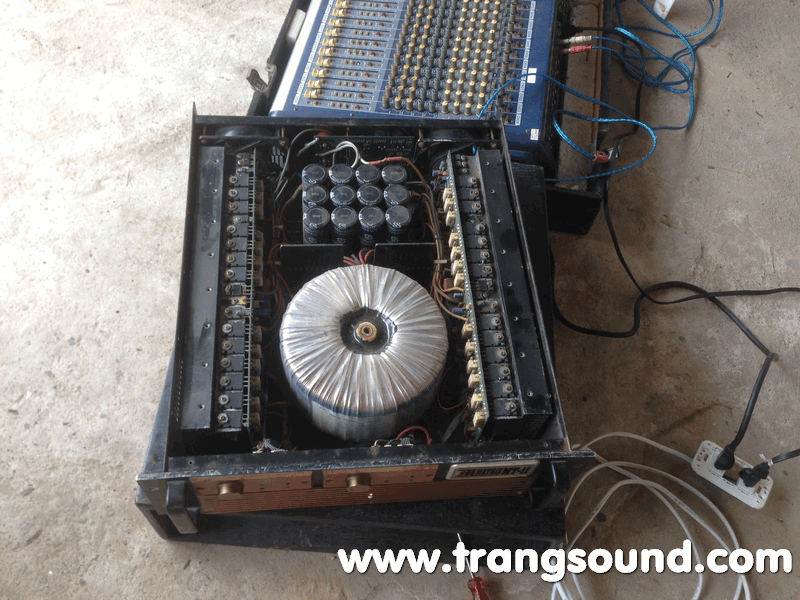

matrix mt03



matrix mt04



matrix mt05

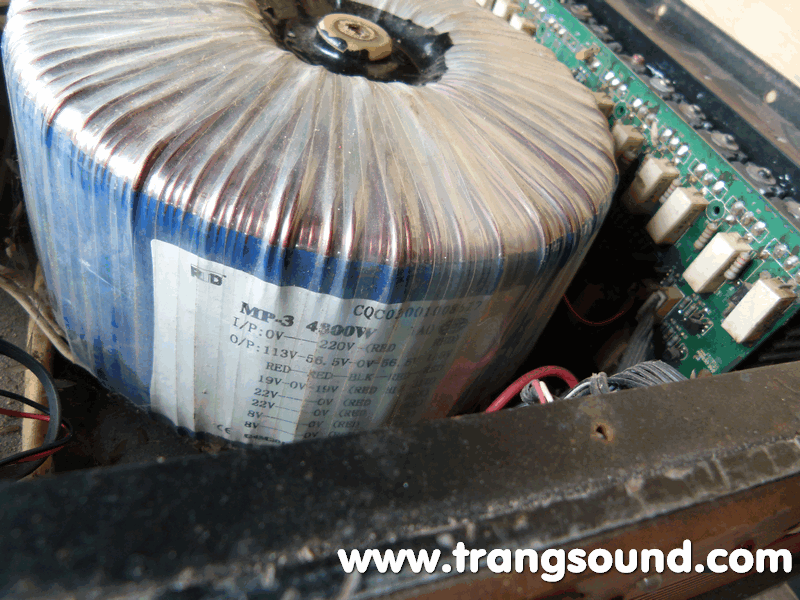

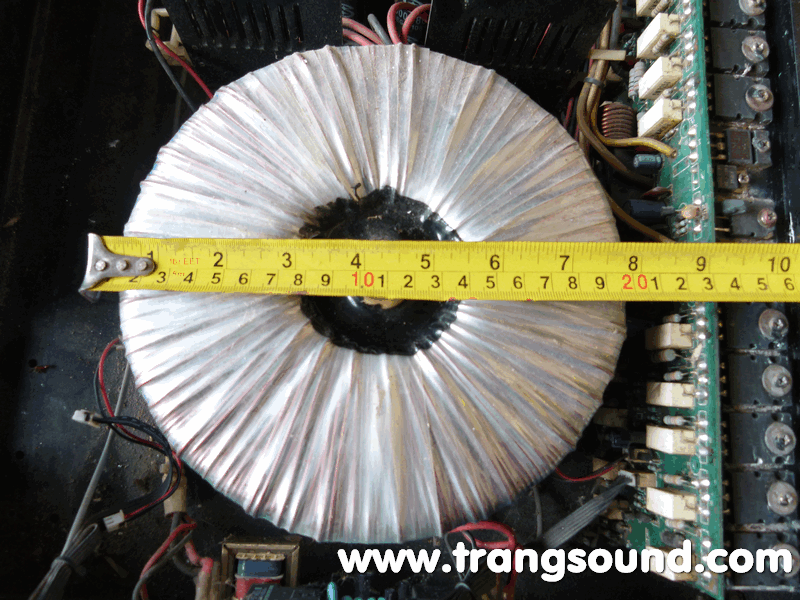

เป็นไงหละ ขุมพลัง เป็นหม้อแปลงเทอรอยด์ ระบุว่าขนาด 4800 วัตต์ แรงดันฝั่งออก  113V -56.5V -0 -56.5V -113V แน่นอนดูจากภาคจ่ายไฟ 2 สเตป มีไฟต่ำ และไฟสูง เป็นภาคขยายที่ใช้แรงดัน 2 ชุด นั่นคือ วงจรคลาส H นั่นเอง

แรงเดันชุดไฟสูง( VH ) 113 x 1.414 = 160V

แรงดันชุดไฟต่ำ (VL) 56.5 x 1.414 = 80V

แรงดันขนาด +-160V วงจรกินไป ประมาณ 10% AC ออกไปขับลำโพงประมาณ 140V RMS

สูตรหากำลังวัตต์ (V x V)/R เพราะฉะนั้น 140 x 140 /8 =2400W @8 ohm

 matrix mt06



matrix mt07

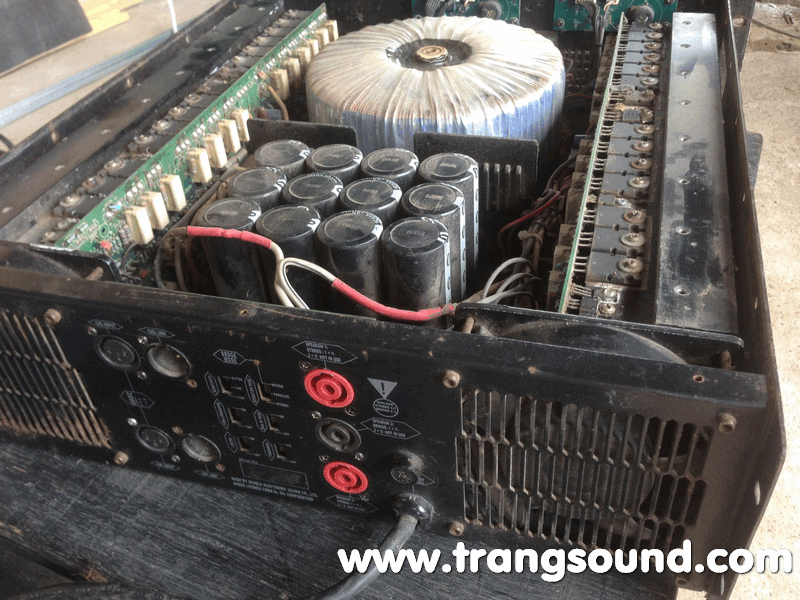

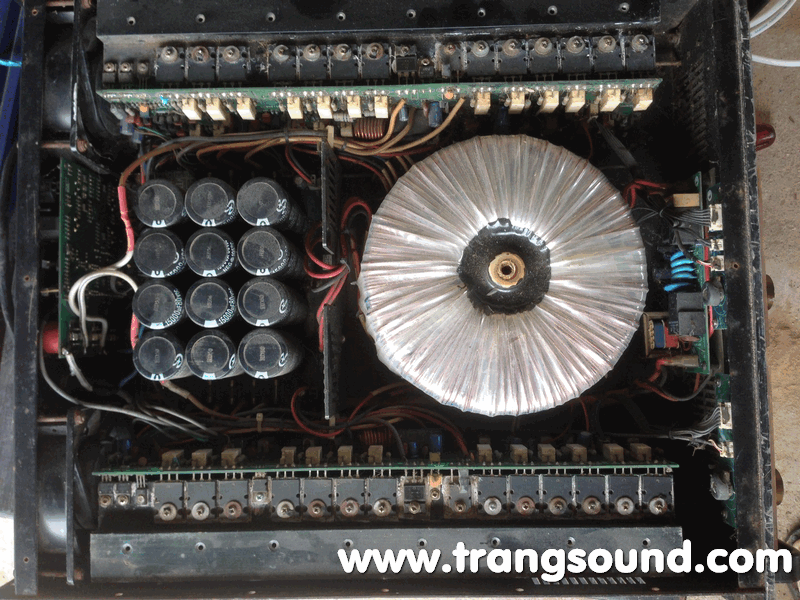

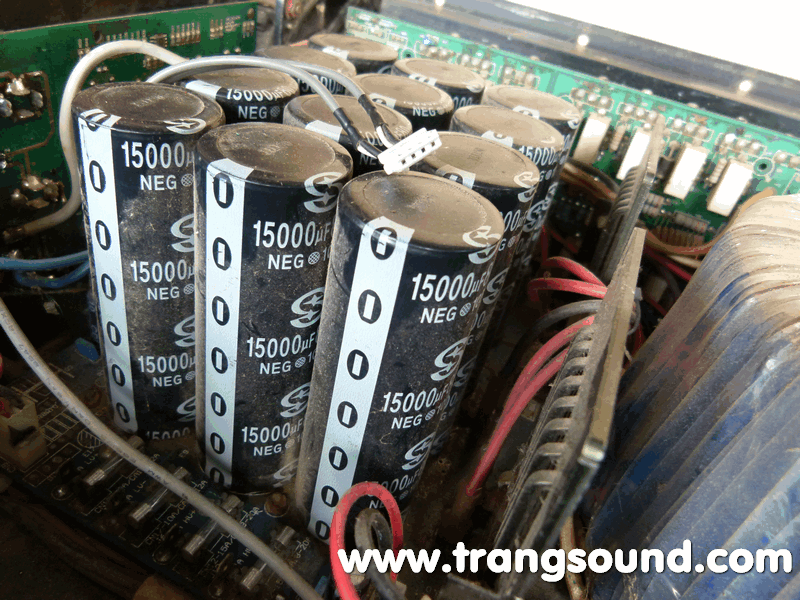

Capacitor ขนาด 15000uF/80V จำนวน 12 ตัว จะอยู่ในรูป ต่ออนุกรม แล้วนำมาขนานกัน ก็จะได้ค่าประจุ ของไฟต่ำ 80V และไฟสูง 160V



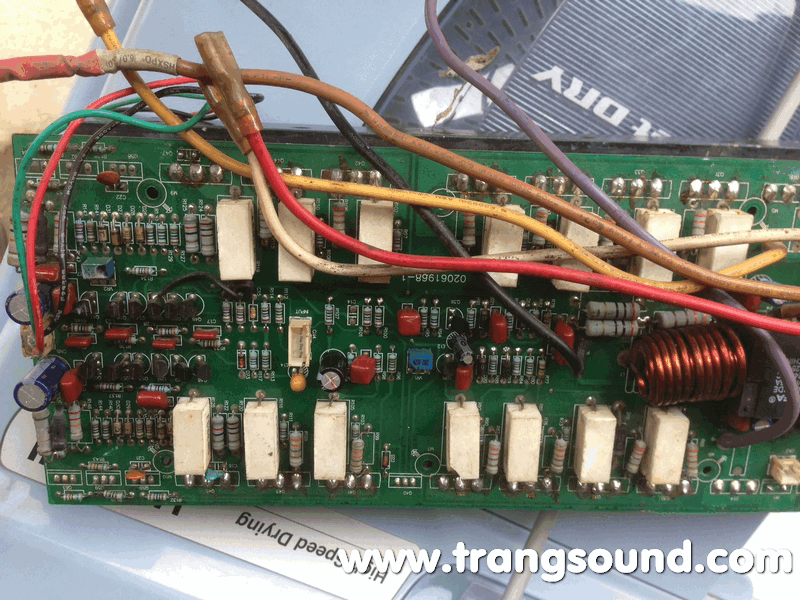

 matrix mt08



 matrix mt09

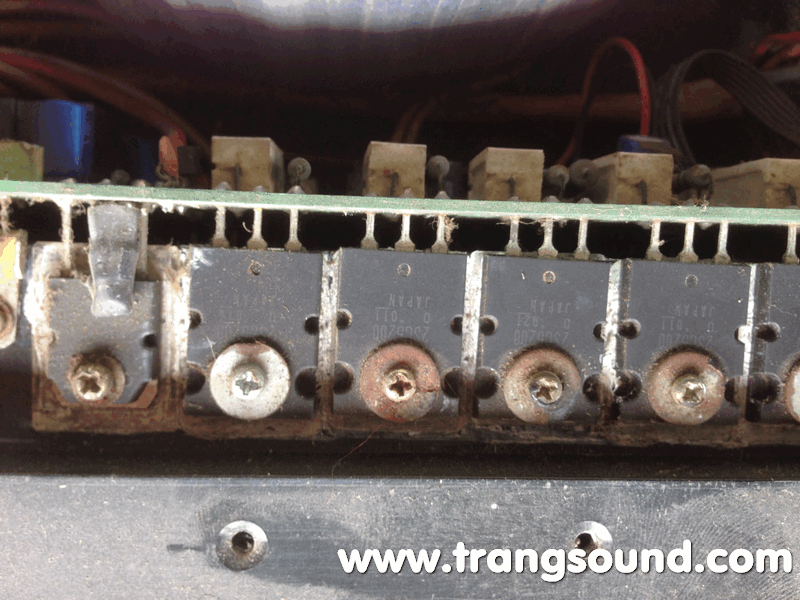

Bipolar ขยายก็จะใช้ 2SA1943 และ 2SA5200 ตามที่เห็นนะครับ



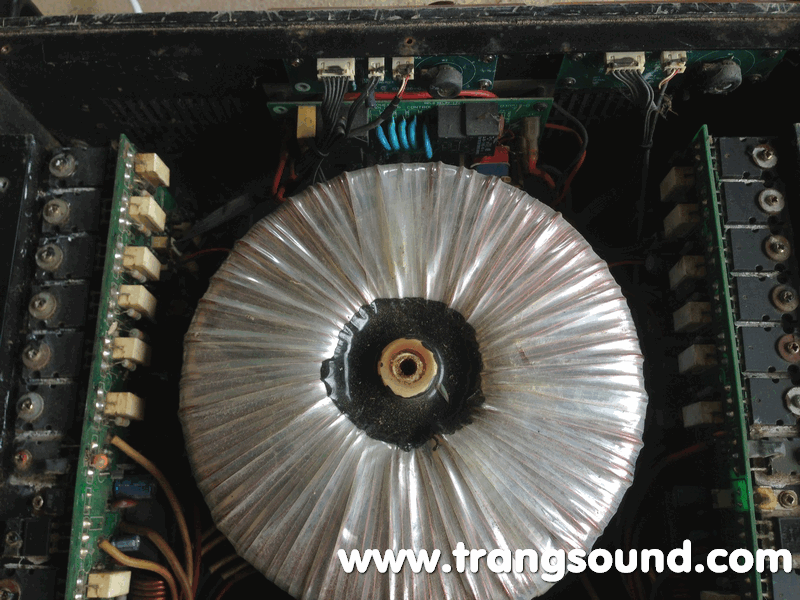

 matrix mt10



 matrix mt11
